mosfetとcmosは同じですか?鍵説明違い

電子機器や回路に出会ったとき、「MOSFETとCMOSは同じか」と思ったことはありますか？

これらの用語はどちらも半導体技術に密接に関係していますが、同じものではありません。実際、MOSFETは一種のトランジスタ素子であり、一方、CMOSはMOSFETに基づいた技術を指します。

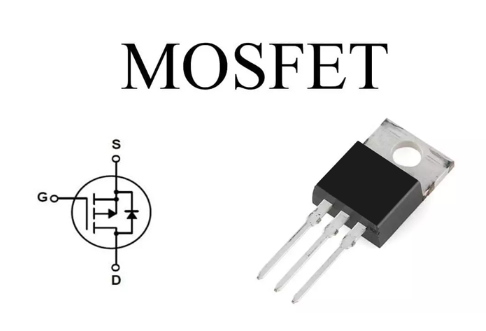

MOSFETとは何か？

MOSFET（メタルオキシドセミコンダクタ・フィールドエフェクトトランジスタ）は、現代の電子機器において最も重要で広く使用される部品の一つです。その核心部分は、回路内の電流の流れを制御する小さなスイッチのように機能します。物理的な動きに依存する古い機械式スイッチとは異なり、MOSFETは電界を用いて電荷の流れを調整します。これにより、MOSFETははるかに高速、高効率、そして信頼性が高くなります。

これらの利点から、MOSFETは数え切れないほどの用途で使用されています。電源レギュレータや増幅器からメモリチップ、プロセッサまでです。MOSFETは、高電力制御と敏感な信号処理の両方を扱うことができるだけの汎用性を持ち、アナログおよびデジタルシステム全体に欠かせない存在となっています。スケーラビリティ、耐久性、エネルギー効率により、MOSFETは今日の電子機器の基幹をなす存在です。

MOSFETの主な特性：

• 基本機能：MOSFETは電子スイッチまたは増幅器として機能し、ゲートに印加される電圧に基づいてドレインとソース端子間の電流の流れを制御します。

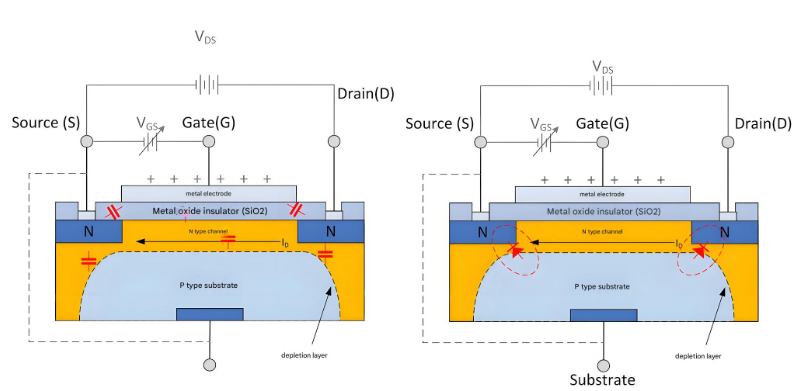

• 構造：MOSFETには4つの端子、すなわちゲート、ソース、ドレイン、およびボディがあります。ゲートの下にある薄い酸化膜が、「MOS」という名前の由来となっています。

• MOSFETの種類：

• nチャネルMOSFET（NMOS） - ゲートに正の電圧を印加すると電流が流れます。

• pチャネルMOSFET（PMOS） - ゲートに負の電圧を印加すると電流が流れます。

MOSFETは、マイクロプロセッサ、メモリチップ、電源管理デバイスなど、ほとんどすべての集積回路の基本的な構成要素です。

CMOSとは何か？

CMOSはComplementary Metal - Oxide - Semiconductorの略です。単一のMOSFETとは異なり、CMOSは一対のMOSFET（1つのNMOSと1つのPMOS）が協働する技術です。

CMOS技術の特性：

• 相補的な設計：CMOS回路は、相補的な配置でNMOSとPMOSトランジスタの両方を使用します。

• 低消費電力：CMOSの最大の利点の一つは、状態を切り替えるときのみ多くの電力を消費するため、非常に省エネルギーです。

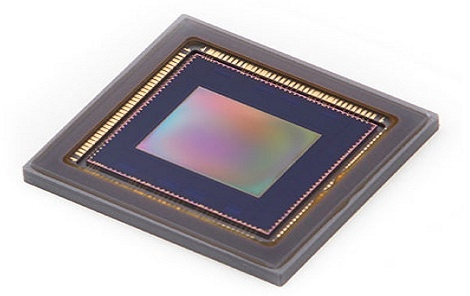

• 用途：CMOS技術は、論理ゲート、マイクロコントローラ、デジタル信号プロセッサ、RAM、フラッシュメモリ、さらには画像センサにも使用されます。

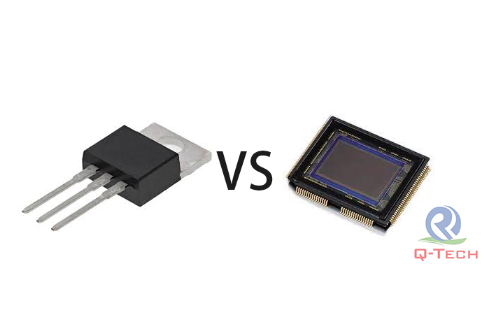

MOSFETとCMOSは同じですか？

簡単な答えは、いいえです。

• MOSFETは単一の素子 － 一種のトランジスタです。

• CMOSは、効率的な回路を構築するために一対のMOSFETを使用する技術または設計手法です。

言い換えれば、MOSFETなしにはCMOSは存在できませんが、MOSFETはCMOS技術の外で独立して存在することができます。

このように考えてみてください：

• MOSFETは1つのレンガのようなものです。

• CMOSは特定の配置で多くのレンガを使って建てられた家のようなものです。

だから、誰かが「MOSFETとCMOSは同じか？」と尋ねたとき、正確な答えは、MOSFETは基本的な単位であり、CMOSはそれらを一対で用いるシステムであるということです。

MOSFETとCMOSの主な違い

なぜ混乱が起こるのか

混乱が起こるのは、CMOS回路が完全にMOSFETで構築されているためです。初心者はしばしば「CMOSトランジスタ」や「CMOSチップ」と聞き、誤ってCMOSが特殊な種類のトランジスタだと信じてしまいます。実際、CMOSは設計技術であり、個々のトランジスタではありません。

もう一つの理由は、CMOSが集積回路に使用される主要な半導体技術になったことです。今日、ほとんどすべてのデジタルチップがCMOSで作られているため、人々は時々緩くMOSFETをCMOSと呼ぶことがありますが、これは技術的には誤りです。

違いを理解する重要性

電子工学で働いている人や電気工学を学んでいる人にとって、MOSFETとCMOSの違いを知ることは重要です：

1. 回路設計の明確性 － エンジニアは、個別のMOSFETデバイスを扱っているのか、それともCMOSベースのICを扱っているのかを明確にする必要があります。

2. 電力管理 － CMOSを理解することは、現代のチップが古い技術と比べてなぜそれほど少ない電力を消費するのかを説明する手がかりになります。

3. 産業上の関連性 － データシート、製品カタログ、または研究論文を読む際に、MOSFETトランジスタとCMOSプロセスを区別することで誤解を避けることができます。

実際の用途

• MOSFETの用途：スイッチングレギュレータ、増幅器、モータドライバ、RF回路、および個別のパワーエレクトロニクスに使用されます。例えば、ノートパソコンの電源にはMOSFETが使用され、電圧を制御します。

• CMOSの用途：CPU、GPU、メモリモジュール、スマートフォンチップなど、ほとんどすべてのデジタルICに見られます。CMOSは低消費電力を保証し、モバイルデバイスを効率的に動作させます。

では、MOSFETとCMOSは同じですか？

決して同じではありません。MOSFETは基本的なトランジスタ素子であり、CMOSはNMOSとPMOSトランジスタを相補的なペアで配置して省電力なデジタル論理を実現する技術です。

この違いを理解することは、回路を設計している人、半導体を研究している人、または単に現代のチップがどのように機能するのか興味がある人にとって、電子工学において不可欠です。次にMOSFETとCMOSという用語を見るとき、一方が構成要素であり、もう一方がそれらの構成要素から構築される技術であることがわかるでしょう。
