パワーコントロールモジュールとは何か？定義、用途、および利点

公開日：2025/10/31 9:29:48 出典：深セン宝泉智捷科技有限公司

パワーコントロールモジュールとは何か？

パワーコントロールモジュール（PCM）は、複数の負荷に電気エネルギーを監視、調整、分配する集積型の電子ユニットです。

電圧調整、電流制限、保護、およびインテリジェントなスイッチングを組み合わせて、様々な条件下で各サブシステムに安定した電力を供給します。

機能

電圧調整：出力を狭い公差内に保つ。
電流管理：制限、ソフトスタート、および負荷の優先順位付けを通じて。
保護：過電圧、過電流、短絡、逆極性、および熱的事象に対する。
インテリジェントなスイッチングとシーケンス制御：安全で調整された起動/停止のための。
診断と通信（例：I²C、CAN、UART）：状態、テレメトリ、およびフォールトコードのための。

典型的な構成要素

DC/DCステージ（バック、ブースト、バック - ブースト）またはAC/DCフロントエンド
ハイサイド/ローサイドのパワースイッチとゲートドライバ
センス回路（電圧、電流、温度）
ポリシーと保護のためのファームウェアを備えたコントローラ/MCU
熱管理（ヒートシンク、パッド、気流経路）

パワーコントロールモジュールはどのように動作するのか？

PCMは1つ以上の入力（バッテリ、アダプタ、整流AC、またはDCバス）を受け取り、変換ステージを通じてそれらを調整します。その後、負荷の優先順位、突入電流制限、および電圧低下回復などのポリシールールを使用して、下流のレールに電力を分配します。フィードバックループは調整を維持し、保護論理は故障を隔離し、保守のために診断情報を記録します。

ヒント：複数の高突入電流負荷が同時に起動する場合、パワーコントロールモジュールのシーケンスイネーブル戦略は、上流の電源とワイヤーハーネスにかかる負荷を軽減します。

用途

自動車電子機器

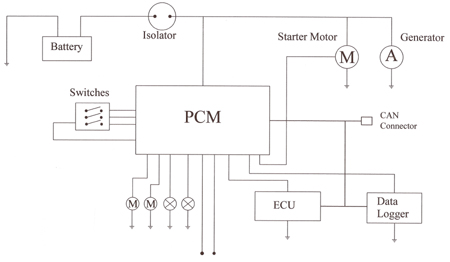

車両において、パワーコントロールモジュールは、ECU、照明、ADASセンサ、インフォテインメント、およびポンプ/ファンにエネルギーを分配します。それはエンジンとトランスミッションコントローラと協調しますが、依然として電気的な電力の整合性と保護に重点を置いています。

産業用自動化

ドライブ、ロボット、PLCキャビネット、およびプロセスツールは、安定したDCバス、モータ保護、および予測診断による最小限のダウンタイムのためにPCMに依存しています。

家電およびIoTデバイス

ラップトップからスマート家電まで、PCMは充電プロファイル、スタンバイ電力、および安全遮断を管理し、バッテリ寿命とユーザーの安全性を高めます。

再生可能エネルギーシステム

太陽光発電用インバータと風力変換器は、パワーコントロールモジュールを使用して、変換効率、グリッド適合性、および故障隔離を最適化します。

パワーコントロールモジュールの利点

エネルギー効率：高い変換効率と低いシステム損失。
信頼性：堅牢な保護と熱設計により故障を減らす。
保守性：組み込まれた診断機能によりトラブルシューティングと稼働率計画が簡素化される。
拡張性：モジュール式のレールとポリシーが進化する負荷プロファイルに適応する。
安全性と適合性：統合された保護機能により認証が容易になる。

迅速な選択チェックリスト

入力/出力範囲：電圧とピーク/連続電流をマージンを持って一致させる。
保護機能セット：OVP、OCP、OTP、SCP、逆極性；調整可能な閾値が好ましい。
熱経路：ヒートシンクのオプション、銅面積、気流；最悪ケースの接合温度を確認する。
制御と通信：アナログ対デジタル；テレメトリ（I²C/CAN/UART）とロギングの必要性。
環境：温度、振動、浸入（例：IP等級）、EMC/EMI制限。
適合性：自動車（AEC - Q100/Q200）、産業用、または必要に応じた安全基準。

よくある質問

パワーコントロールモジュールは単なる電圧レギュレータですか？

いいえ。調整は中心的な機能ですが、PCMは保護、インテリジェントなスイッチング、シーケンス制御、テレメトリ、および多くの場合、複数のレールの調整も追加します。

PCMはバッテリ寿命を改善できますか？

はい。変換効率を最適化し、突入電流を制限し、スリープ/スタンバイ状態を管理することで、パワーコントロールモジュールは無駄なエネルギーを削減します。

PCMはどのような信号を報告できますか？

典型的なテレメトリには、レールの電圧/電流、温度、フォールトコード、および予測保全のためのイベントログが含まれます。
