ダイオードの機能とは何か？事例を用いて解説

公開日：2025/10/31 10:18:24 出典：深セン宝泉智捷科技有限公司

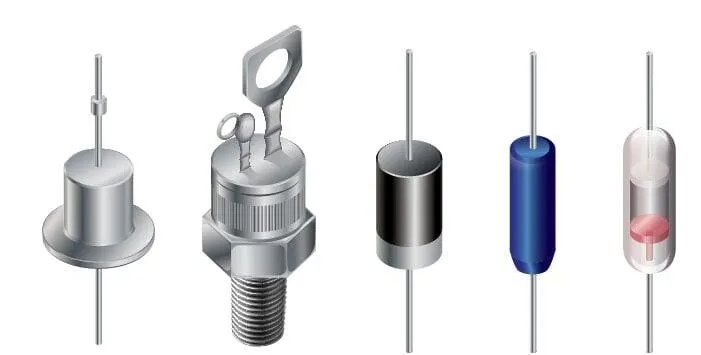

ダイオードの概要

ダイオードの核心機能は、電流を一方向に流すこと（順方向バイアス）と、反対方向の電流を遮断すること（逆方向バイアス）です。この単純な動作により、電力、信号、保護回路などで重要なタスクが可能になります。

{04B60A08 - 89DB - 4CAB - B52B - BE767A54E50C}.png

ダイオードは何をするのか？

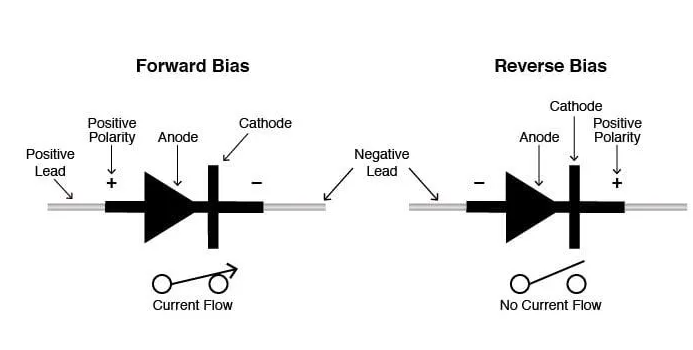

ダイオードには極性があり、アノード（正のリード）とカソード（負のリード）によって決まります。ほとんどのダイオードは、正の電圧がアノードに印加されたときのみ電流を流します。

ダイオードが電流を流すとき、それは順方向バイアスになっています。ダイオードが逆方向バイアスになっているとき、それは絶縁体として機能し、電流を流さないようにします。

{F87A9AFA - 669B - 4159 - BD4E - D8C887E8700E}.png

奇妙なことですが、ダイオードの記号の矢印は電子の流れる方向と反対を指します。その理由は、エンジニアが記号を考案し、その回路図では電流が電圧源の正（+）側から負（-）側に流れることを示しているからです。矢印を含む半導体の記号にも同じ規則が適用されます。矢印は「慣用的な」電流の流れる許される方向を指し、電子の流れる許される方向と反対を指します。

ダイオードの主な機能

1) 整流（AC → DC）

ダイオードは半波および全波ブリッジ整流器を形成し、ACをDCに変換します。これは充電器や電源の核心部分です。

2) 電圧調整

ツェナーダイオードは逆ブレークダウン時に安定した基準電圧を提供し、簡単なレギュレータや過電圧クランプを可能にします。

3) 逆極性保護

直列または並列のダイオードは、電源の極性が誤って逆になった場合にデバイスを保護します。これは自動車やアダプタで一般的です。

4) 信号復調と検波

小信号ダイオードは、ラジオや通信受信機においてRFキャリアからベースバンドの音声/データを取り出します。

5) 高速スイッチングとミキシング

ショットキーまたは高速ダイオードは、SMPSやRFミキサにおいて最小限の損失で高周波スイッチングを処理します。

6) 発光と検出

LEDは順方向バイアス下で光を発し、フォトダイオードは光を電流に変換し、検出やエネルギー収集に使用されます。

一般的なダイオードの種類とその機能

ダイオードの種類	機能 / 典型的な用途	備考
標準PNダイオード	整流、逆方向電流の遮断	順方向降下電圧は約0.6 - 0.7 V（シリコン）
ショットキーダイオード	高効率整流、高速スイッチング	降下電圧は約0.2 - 0.4 V、低い逆方向電圧定格
ツェナーダイオード	電圧基準/調整、サージクランプ	逆ブレークダウン領域で動作する
高速/超高速ダイオード	SMPS、モータドライブ、高周波整流器	短い逆回復時間
LED（発光ダイオード）	インジケータ、ディスプレイ、一般照明	光出力と電流/温度の関係が重要
フォトダイオード	光検出、光通信、太陽電池	電流は入射光に比例する
バラクタ（可変容量ダイオード）	電圧制御容量（RFチューニング）	VCO、PLL、RFフィルタに使用される

ダイオードが重要な理由

電力変換：信頼性の高いAC/DCアダプタやDC/DCステージを可能にする。
保護と信頼性：逆極性や過電圧から保護する。
効率：ショットキーや高速デバイスは、現代の電源における損失を減らす。
信号整合性：検波、ミキシング、RFフロントエンドにおいて重要。

よくある質問

ダイオードは抵抗ですか？

いいえ。ダイオードは非線形の半導体デバイスです。そのI-V曲線は一定の抵抗ではなく、接合の物理現象に依存します。

ダイオードは電圧を上げることができますか？

単独ではできません。ダイオードはコンデンサと共に乗算回路に使用され、AC電源から電圧を昇圧することができます。

ダイオードで最も多く故障するのは何ですか？

過電流と過熱により接合部がショートすることがあります。過大な逆方向電圧はブレークダウン、リーク、またはオープン故障を引き起こすことがあります。
